DT6系列電壓監測儀

零售價
0.0
市場價
0.0
瀏覽量:
1000
型號:
2
數量
-
+
庫存:
0
1
詳細介紹
參數

一、產品概述

舜陽牌DT6系列電壓監測儀,適用于各級變電站、水電站、電廠、電力用戶對電網電壓的數據采集、存儲、統計、顯示、傳輸、監測及分析等領域,是專為電網網絡(luò )化運行而設計的獨立式電壓監測裝置。它集上述功能于一體,采用模塊化設計的通信終端,結合符合國家電網、廣東電網、廣西電網、云南電網等的電壓質量信息管理系統,實現CAC與裝置之間指令交互和裝置數據主動上報,是一款理想的電壓監測儀升級產品。DT6電壓監測儀已通過國家電網電力科學研究院實驗中心型式檢驗及EMC測試。

二、標準/通信協議

1、標準:

中華人民共和國電力行業標準DL/T500-2009《電壓監測儀使用技術條件》

國家電網公司企業標準Q/GDW 1819-2013《電壓監測裝置技術規范》

云南電網電壓監測管理系統技術規范(V1.7 2012版本)的第7章

云南電網電壓監測儀入網檢測方案(2015版)

2、通信協議:

國家電網公司《供電電壓監測裝置I1通信協議》

中國南方電網云南電網有限責任公司、廣東電網有限責任公司、廣西電網有限責任公司等《電壓監測終端通信協議》

三、DT6系列電壓監測儀的主要技術性能:

1、產品配置及規格型號

1×□V/G型單路電壓監測儀、2×□V/G型兩路電壓監測儀、3×□V/G型三路電壓監測儀。

“□”內為測100V或220V或380V電壓,可由用戶自行選擇。 可采用GPRS無線遠程、以太網有線遠程、

RS232/RS485本地串口等通信方式。

被監測額定電壓:為通用型監測儀,即100V/220V/380V自適應。

2、外形尺寸

掛裝式(/G): 226×160×67mm(長×寬×厚)。

3、重量

DT6/G: 1.3kg(內置GPRS模塊時為1.5kg)。

4、監測回路

分單路、兩路、三路共三種。

5、工作電源

在正常狀態下,監測儀設計采用獨立工作電源,即與電壓監測回路分開且隔離,允許的供電電壓AC/DC(60~480)V。

允許的供電電壓60%Ug~130%Ug,以?xún)x表底殼實際所標的電源電壓為準。

6、功率損耗

6.1、監測儀自身功耗≤3VA(通信模塊除外)

6.2、采樣回路功耗≤0.6VA。

7、使用環境條件

環境溫度:-10℃~+50℃

極限溫度:-40℃~+70℃

相對濕度:40℃(20~90)%RH

大氣壓力:70~106kPa

8、時鐘誤差

時鐘誤差≤1s/d,掉電后可保持正常走時50000h以上(自監測儀出廠之日起)

9、準確度

電壓測量誤差(在Un±20%范圍內)≤0.5%

綜合測量誤差(在Un±20%范圍內)≤0.5%

靈敏度≤0.5%

統計精確度≤0.02%

10、存儲容量

大容量存儲器,滿足三路1分鐘間隔、100天存儲周期及12個月月統計數據的存儲要求,并具有可擴展性。掉電后數據保存時間:>10a(自?xún)x表出廠之日起)。

11、平均無故障工作時間:MTBF≥50000h

12、防護措施:電源、RS232、RS485及其他接口具有抗干擾、防雷擊等措施。

13、外殼防護性能:采用IP51防護等級,密封設計,防塵埃、防水濺,壁掛式安裝。

14、阻燃性能

非金屬外殼和端子排的阻燃性能符合GB/T 5169.11的阻燃要求。

15、信號監測回路的過載能力

信號回路能承受1.9倍的額定電壓歷時60min不損壞。

16、產品功能

16.1、基本功能

16.1.1、采集與統計對象

采用真有效值采樣,每秒采樣4次,并作為預處理值存儲,1min作為一個統計單元

采用秒級采集、分鐘平均值算法,對1~3路

(100V/220V/380V可選)線路的實時電壓進行采集、存儲、分類統計,以一次電壓形式顯示出來

16.1.2、統計形式:自動地按日、月方式分類統計

16.1.3、統計及記錄項目

a)記錄實際運行電壓

b)電壓監測統計數據

c)事件記錄

d)流量記錄

e)可靠性記錄

f)工作狀態記錄

16.1.4、轉月日的設置

16.2、數據存儲功能

16.3、顯示功能

16.4、參數設置與查詢功能

16.5、事件檢測與告警功能

16.6、持續工作時間記錄功能

16.7、時鐘與對時功能

16.8、通信功能

16.8.1、通信方式

根據需求可選擇無線GPRS、以太網、RS232串口、RS485接口通信方式。

16.9、安全防護功能:

自檢自恢復功能

軟件升級功能

電源失電保護與自動上報功能

功能狀態設置

鍵盤和檢驗功能

裝置自身報警功能

裝置按鍵應答功能

DT6型掛裝式電壓監測儀的外形如圖1如示,它通常采用三點定位安裝。



 正視圖

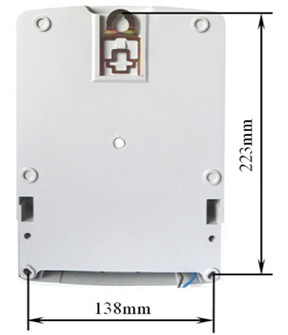

三點定位安裝(后視)圖



掛裝式(/G)結構:226×160×67mm(長×寬×厚)。

重量:1.3kg(內置GPRS模塊時為1.5kg)。

產品規格型號:

型號

規格

安裝形式

路數

第1路

第2路

第3路

工作電源

DT6

1×100V/G

掛裝式/G

單路

~100V

——

——

與第1路信號電壓并接。

1×220V/G

~220V

——

——

1×380V/G

~380V

——

——

2×100V/G

雙路

~100V

~100V

——

允許的供電電壓 AC/DC(60~480)V。如要將第1路信號電壓兼作工作電源,需訂貨時注明。

3×100V/G

叁路

~100V

~100V

~100V

3×220V/G

~220V

~220V

~220V

允許的供電電壓 AC/DC(60~480)V

3×380V/G

~380V

~380V

~380V

3×57.7V/G

~57.7V

~57.7V

~57.7V

1×100V*/G

單路

~100V或220V或380V

——

——

3×100V*/G

叁路

~100V或220V或380V

~100V或220V或380V

~100V或220V或380V
